Аппликаторы для высокодозной брахитерапии

Набор кольцевых внутритканевых КТ-МР/аппликаторов (60°)

SET0152

КТ/МР-совместимый аппликатор с различными внутриматочными трубками. Фиксированная геометрия кольца для воспроизводимого распределения дозы, и отверстия по периметру кольца для расположения дополнительных игл.

Шейка матки, эндометрий

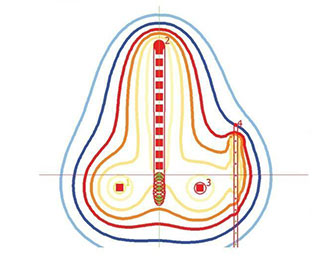

Изодоза

Универсальный аппликатор

Корзина для стериализации

Важный инструмент брахитерапии

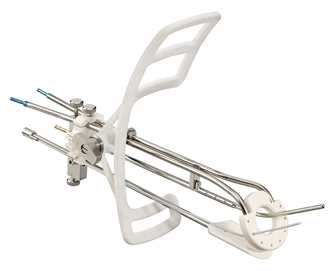

Кольцевой внутритканевой КТ/МР аппликатор расширяет возможности лечения опухолей шейки матки и эндометрия с поперечным распространением т.к. такое распространение является причиной роста опухолей в околоматочном пространстве. Комбинация классического внутриполостного лечения и внутритканевых компонентов обеспечивает улучшенный локальный контроль без увеличения побочных эффектов. Использующийся в конструкции трубок и запирающего механизма титан обеспечивает структурную устойчивость.

Различная конфигурация

Конструкция аппликатора подходит для комбинированного брахитерапевтического гинекологического лечения по методике Vienna и внутритканевой терапии. Визуализация при размещении игл в околоматочном пространстве позволяет пользователю преодолеть ограничения классического кольцевого аппликатора.Матрица для игл, интегрированная в кольцо, оптимизирует точность и воспроизводимость расположения игл. Возможно использование как параллельных внутриматочной трубке игл (0°),так и игл с отклонением (5°). Для точного соответствия мишени и выделения органов в зоне риска дозное распределение может быть выполнено на МР-снимках.

Оптимальное распределение дозы облучения

Набор кольцевых внутритканевых КТ/МР аппликаторов (60°) состоит из 30 мм кольцевого аппликатора и четырех внутриматочных трубок. Три трубки диаметром 5 мм имеют внутриматочные отрезки длиной 20, 40 и 60 мм. Четвертая тонкая трубка диаметром 3,5 мм и внутриматочным отрезком длиной 60 мм обеспечивает гибкость лечения. Для расположения игл не только параллельно внутриматочной трубке, но и с отклонением необходимо использовать альтернативный кольцевой аппликатор для игл с отклонением. Набор опций дополняют ректальный ретрактор, перинеальная планка и приемник для игл.

Характеристики

КТ/МР-совместимость;

матрица для расположения игл параллельно или с отклонением. Интегрирована в кольцо;

различная внутриматочная длина;

внутриматочная трубка и кольцо фиксируются вместе, оставаясь неподвижными и стабильными;

абор аппликаторов предназначен для многоразового использования;

автоматическая очистка и дезинфекция обеспечивают возможность повторного использования;

стерилизация паром;

оступны ректальный ретрактор и перинеальная планка.

Содержимое набора SET0152

Количество Наименование Артикул
 1   Двухканальный кольцевой аппликатор, 60°, d=30 мм, тип Vienna 0° LCT43-2
 1   Внутриматочная трубка, L=20 мм, D=5.0 мм LCT42-6
 1   Внутриматочная трубка, L=40 мм, D=5.0 мм LCT42-7
 1   Внутриматочная трубка, L=60 мм, D=5.0 мм LCT42-8
1   Внутриматочная КТ/МР трубка для кольцевого аппликатора, тип Vienna 60°, D=3,5 мм, L=60 мм LCT06-02
2   Изолирующие колпачки для LCTXX-XX и стальных игл (10 шт.) LAZ17-03

Необходимые компоненты

Количество Наименование Артикул

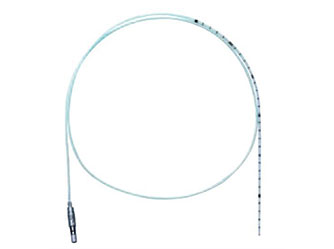

1   Пластиковая игла, стерильная; D=1,7 мм, L=300 мм LLA300-K
1   Гибкая направляющая трубка, D=3 мм, L=1000 мм, цветовая маркировка: зеленая, каналов: 1 LAF1000-1
1   Гибкая направляющая трубка, D=3 мм, L=1 ООО мм, цветовая маркировка: желтая, каналов: 2 LAF1000-2
1   Гибкая направляющая трубка, D=3 мм, L=1000 мм, цветовая маркировка: синяя, каналов: 3 LAF1000-3
1   КТ/МР обтуратор для пластиковых игл LLH02-300
3   Соединительная трубка Easy Click, L=1000 мм LAG 1000

Дополнительные компоненты

Количество Наименование Артикул
1   Двухканальный кольцевой аппликатор, 60°, d=30 мм, тип Vienna 5° LCT43-21
1   Ректальный КТ/МР ретрактор LCZ50-01
1   Перинеальная КТ/МР планка LCZ51-01
1   КТ/МР приемник для игл LCZ52-01
1   Корзина для стерилизации 410x255x103 мм LLZ06-01
1   Отвертка 2,0 мм LAZ09-02
